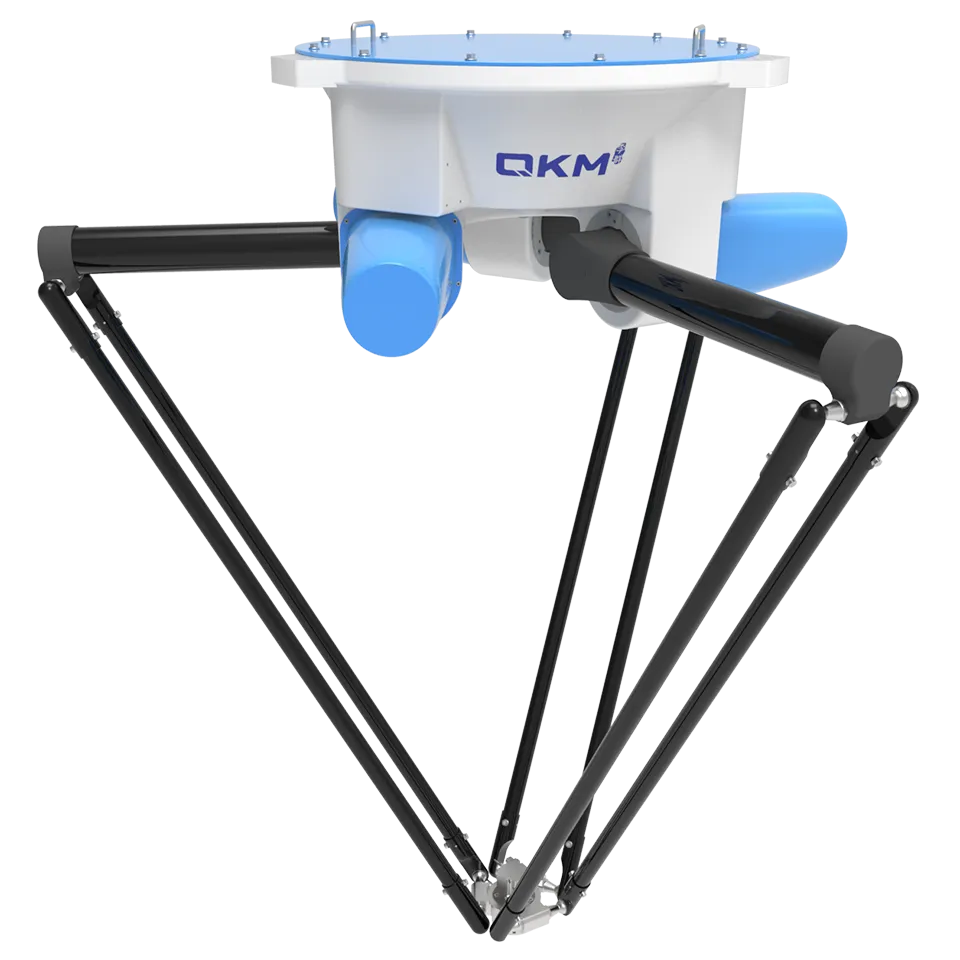

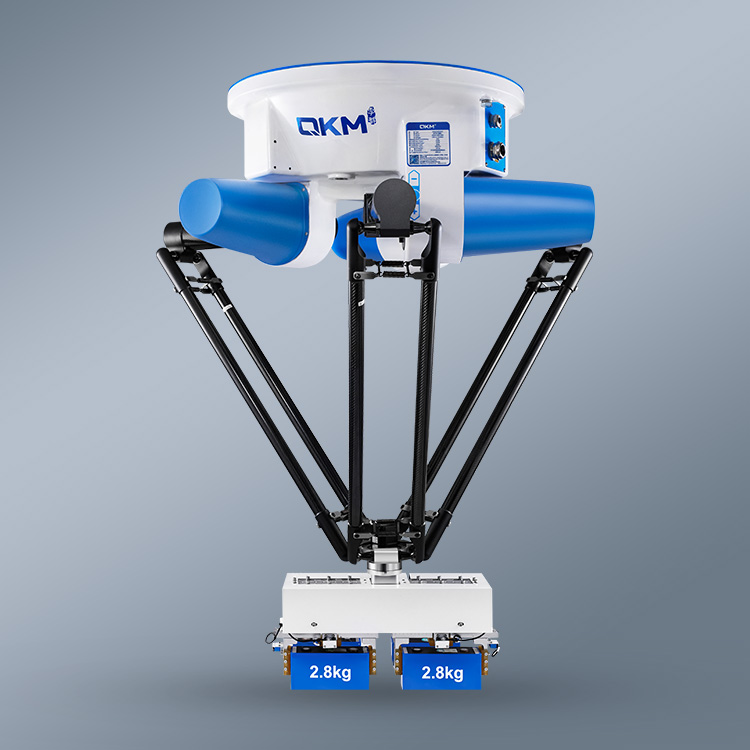

AP25X

超大负载大空间分拣专家

面向高负载、高节拍应用场景，以高速、精准、稳定的运动表现，为大型物料自动化生产提供可靠保障。

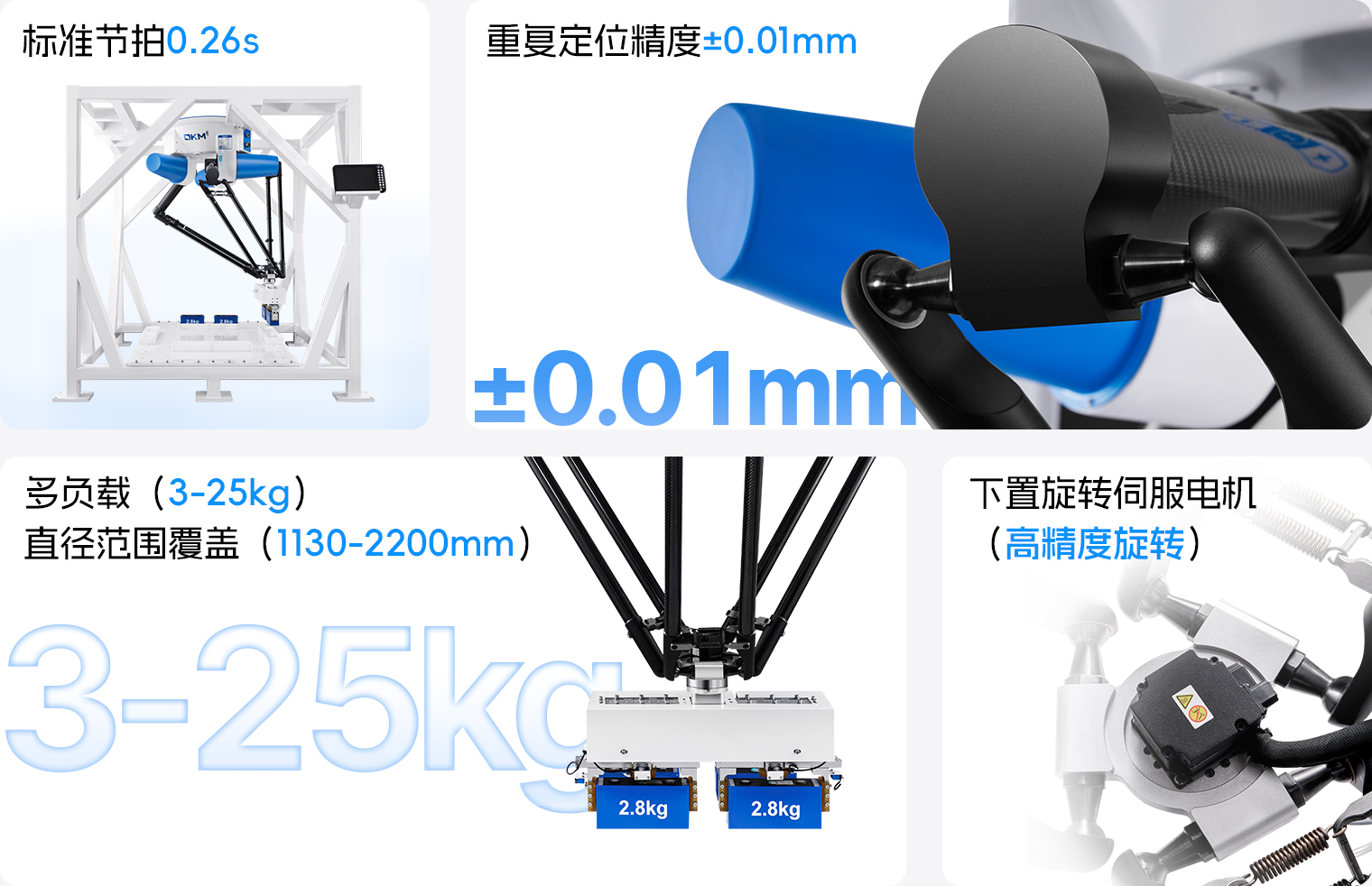

产品特点

聚焦速度、精度与稳定性，满足多样化自动化需求。

		AP25X-1130
规格型号		AP25X-1130-1543
轴数		3
负载	最大	25kg
最大运动范围	直径	1130mm
	垂直高度	410mm
	旋转角度	–
标准节拍周期*1		0.31s
重复定位精度		±0.1mm
角度重复定位精度		–
允许转动惯量	额定	–
	最大	–
安装方式		倒装
整机重量		162 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-1130
规格型号		AP25X-1130-1544
轴数		4
负载	最大	25kg
最大运动范围	直径	1130mm
	垂直高度	410mm
	旋转角度	±360°
标准节拍周期*1		0.33s
重复定位精度		±0.1mm
角度重复定位精度		±0.1°
允许转动惯量	额定	0.1 kg·㎡
	最大	0.25 kg·㎡
安装方式		倒装
整机重量		163 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-1400
规格型号		AP25X-1400-1544
轴数		4
负载	最大	25kg
最大运动范围	直径	1400mm
	垂直高度	390mm
	旋转角度	±360°
标准节拍周期*1		0.33s
重复定位精度		±0.1mm
角度重复定位精度		±0.1°
允许转动惯量	额定	0.08 kg·㎡
	最大	0.15 kg·㎡
安装方式		倒装
整机重量		161 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-1600
规格型号		AP25X-1600-1543
轴数		3
负载	最大	25kg
最大运动范围	直径	1600mm
	垂直高度	400mm
	旋转角度	–
标准节拍周期*1		0.31s
重复定位精度		±0.1mm
角度重复定位精度		–
允许转动惯量	额定	–
	最大	–
安装方式		倒装
整机重量		164 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-1600
规格型号		AP25X-1600-1544
轴数		4
负载	最大	25kg
最大运动范围	直径	1600mm
	垂直高度	400mm
	旋转角度	±360°
标准节拍周期*1		0.33s
重复定位精度		±0.1mm
角度重复定位精度		±0.1°
允许转动惯量	额定	0.1 kg·㎡
	最大	0.25 kg·㎡
安装方式		倒装
整机重量		165 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-2200
规格型号		AP25X-2200-1543
轴数		3
负载	最大	25kg
最大运动范围	直径	2200mm
	垂直高度	710mm
	旋转角度	–
标准节拍周期*1		0.32s
重复定位精度		±0.1mm
角度重复定位精度		–
允许转动惯量	额定	–
	最大	–
安装方式		倒装
整机重量		166 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-2200
规格型号		AP25X-2200-1544
轴数		4
负载	最大	25kg
最大运动范围	直径	2200mm
	垂直高度	710mm
	旋转角度	±360°
标准节拍周期*1		0.34s
重复定位精度		±0.1mm
角度重复定位精度		±0.1°
允许转动惯量	额定	0.1 kg·㎡
	最大	0.25 kg·㎡
安装方式		倒装
整机重量		167 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。

		AP25X-2600
规格型号		AP25X-2600-1544
轴数		4
负载	最大	25kg
最大运动范围	直径	2600mm
	垂直高度	670mm
	旋转角度	±360°
标准节拍周期*1		0.37s
重复定位精度		±0.1mm
角度重复定位精度		±0.1°
允许转动惯量	额定	0.1 kg·㎡
	最大	0.25 kg·㎡
安装方式		倒装
整机重量		169 kg
IP 防护等级		IP54
I/O接口*2		23路输入，18路输出
通讯接口		Ethernet，RS-232，RS-485，Modbus TCP，EtherNet/IP
额定电压		380 Va.c.50/60 Hz
额定功率		8kW
工作环境		环境温度:0~45℃,相对湿度:≤80%(无冷凝)
1:负载 2 kg 下，往返拱形运动（水平 305mm 、垂直 25mm ）的循环时间（最大速度最优行程坐标）。 2:通过Modbus TCP协议可进行I/O扩展。
