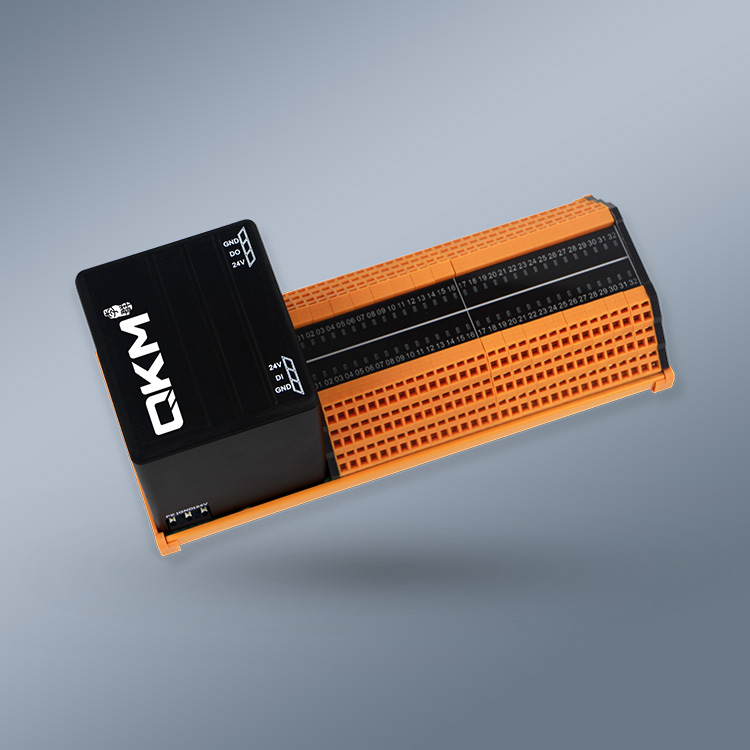

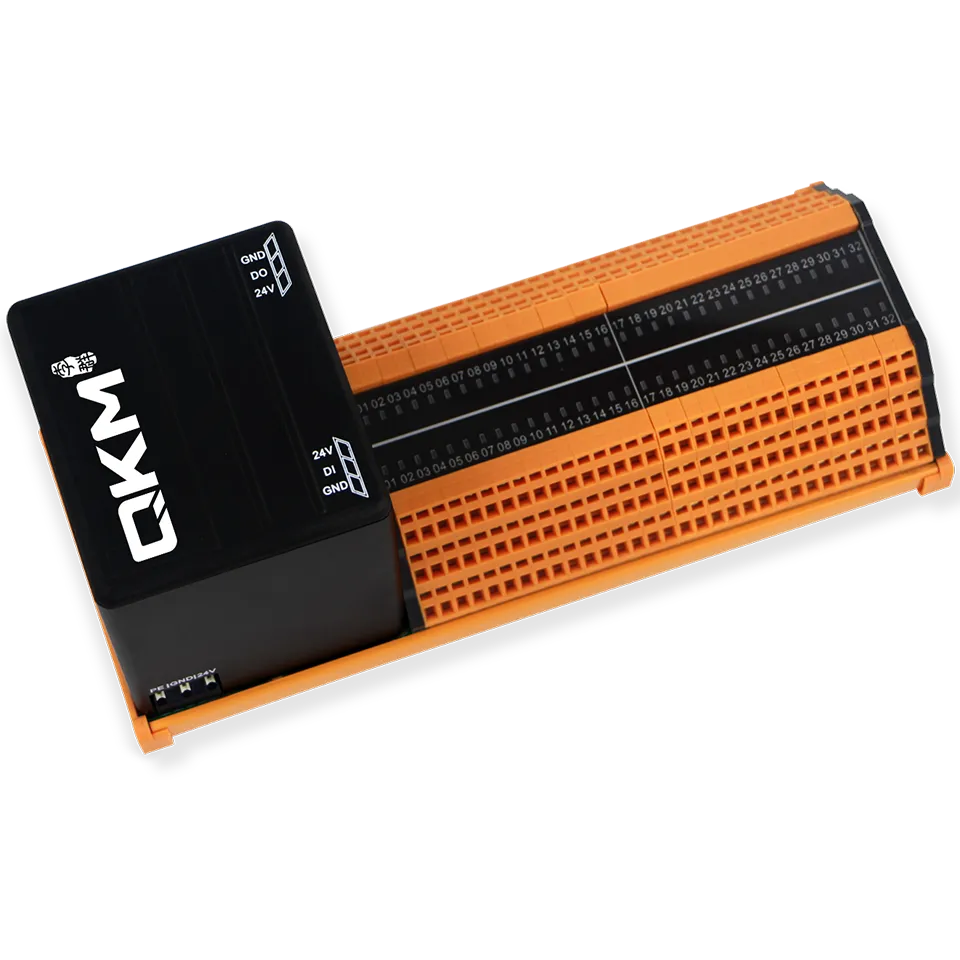

QD1 I/O拓展模块

灵活扩展 | 稳定通信 | 快速集成

QD1 I/O 扩展模块是一款紧凑型数字量 I/O 模块，可以增加更多经光耦隔离的信号到主控制器。 QD1 模块拥有双网口，自带路由转发功能，可通过级联或菊花链拓扑两种网络结构与主控制器灵活、自由组网。

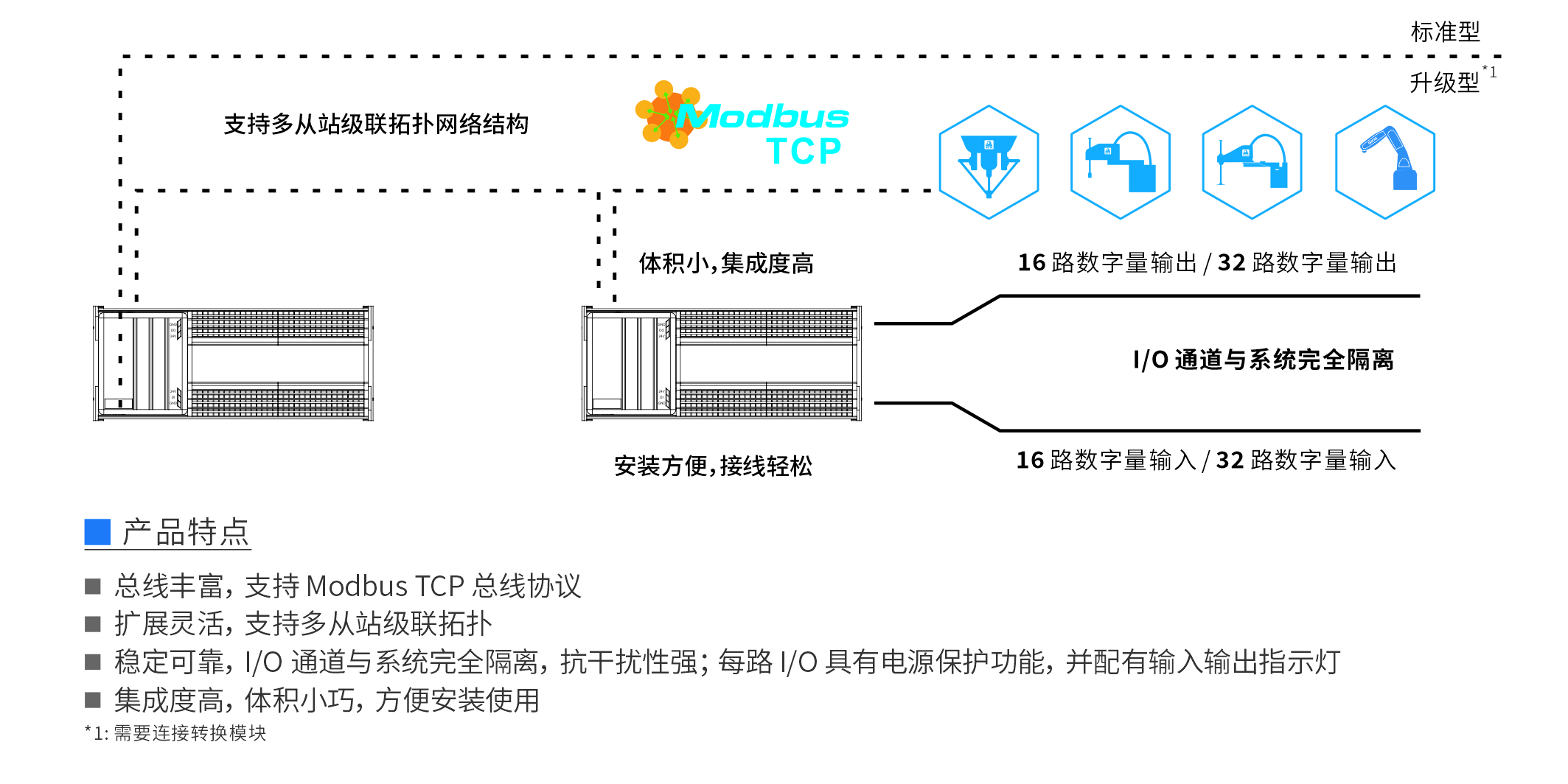

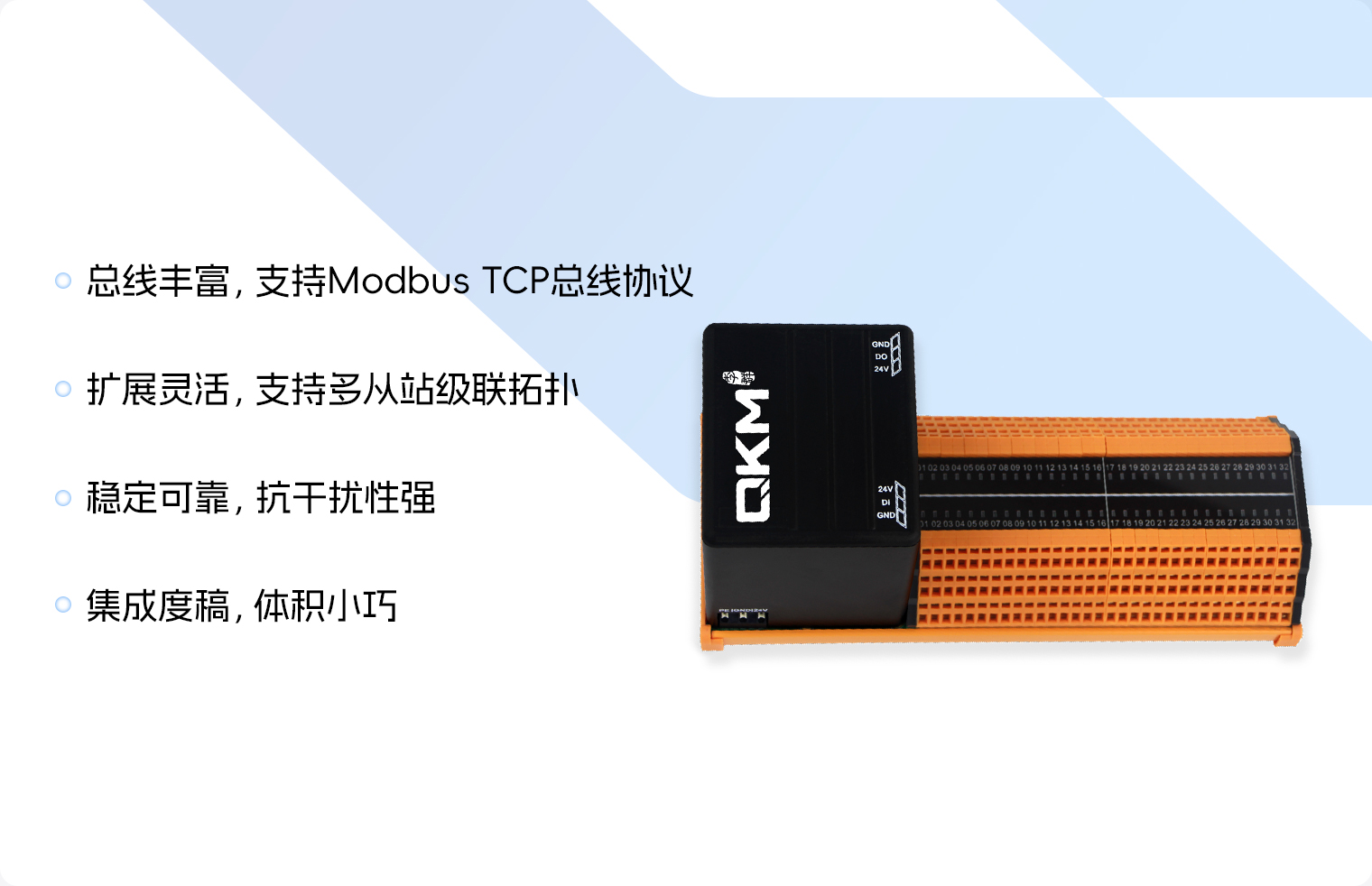

产品特点

聚焦速度、精度与稳定性，满足多样化自动化需求。

型号	QD1-01-3232
尺寸	260 mm(L)110 mm(W)140 mm(H)
输入输出通道	32 input / 32 output
接口速度	自适应10/100 M
接口形式	RJ45(X2)
输入方式	PNP/NPN 硬件可配, 默认 NPN
输入信号“0”	0~5 V
输入信号“1”	15~28 V
输出方式	NPN
输出驱动能力	200 mA(持续)
额定输入电压	24 V DC(20.4~28.8 V DC)



Model	QD1-01-3232
Dimensions	260 mm(L)110 mm(W)140 mm(H)
Input/output channel	32 input / 32 output
Interface speed	10/100 M adaptive
Interface type	RJ45(X2)
Input mode	PNP/NPN configurable, default NPN
Input signal“0”	0~5 V
Input signal“1”	15~28 V
Output mode	NPN
Output drive capability	200 mA (continuous)
Rated input voltage	24 V DC(20.4~28.8 V DC)

型号	QD1-01-1616
尺寸	180 mm(L)110 mm(W)140 mm(H)
输入输出通道	16 input / 16 output
接口速度	自适应10/100 M
接口形式	RJ45(X2)
输入方式	PNP/NPN 硬件可配, 默认 NPN
输入信号“0”	0~5 V
输入信号“1”	15~28 V
输出方式	NPN
输出驱动能力	200 mA(持续)
额定输入电压	24 V DC(20.4~28.8 V DC)



Model	QD1-01-1616
Dimensions	180 mm(L)110 mm(W)140 mm(H)
Input/output channel	16 input / 16 output
Interface speed	10/100 M adaptive
Interface type	RJ45(X2)
Input mode	PNP/NPN configurable, default NPN
Input signal“0”	0~5 V
Input signal“1”	15~28 V
Output mode	NPN
Output drive capability	200 mA (continuous)
Rated input voltage	24 V DC(20.4~28.8 V DC)
