柔性振散盘
柔性振散盘是李群为柔性化供料开发的产品,适合薄片类、异型类、硅胶类等工件,配合视觉进行识别定位,实现产品小批量,多品种的供料需求,其具备以下特点:
柔性供料
快速换产
工作噪音低
储料仓+振散盘集成控制
柔性振散盘 QFF-2016



规格型号
QFF-2016
盘⻓度 A
200 mm
盘宽度 B
160 mm
盘深度 C
20 mm
总长度 L
340 mm
总宽度 W
185 mm
总高度 H
135 mm
功率
90 W
可振动负载
0.5 kg
振幅
±1 mm
重量
5 kg

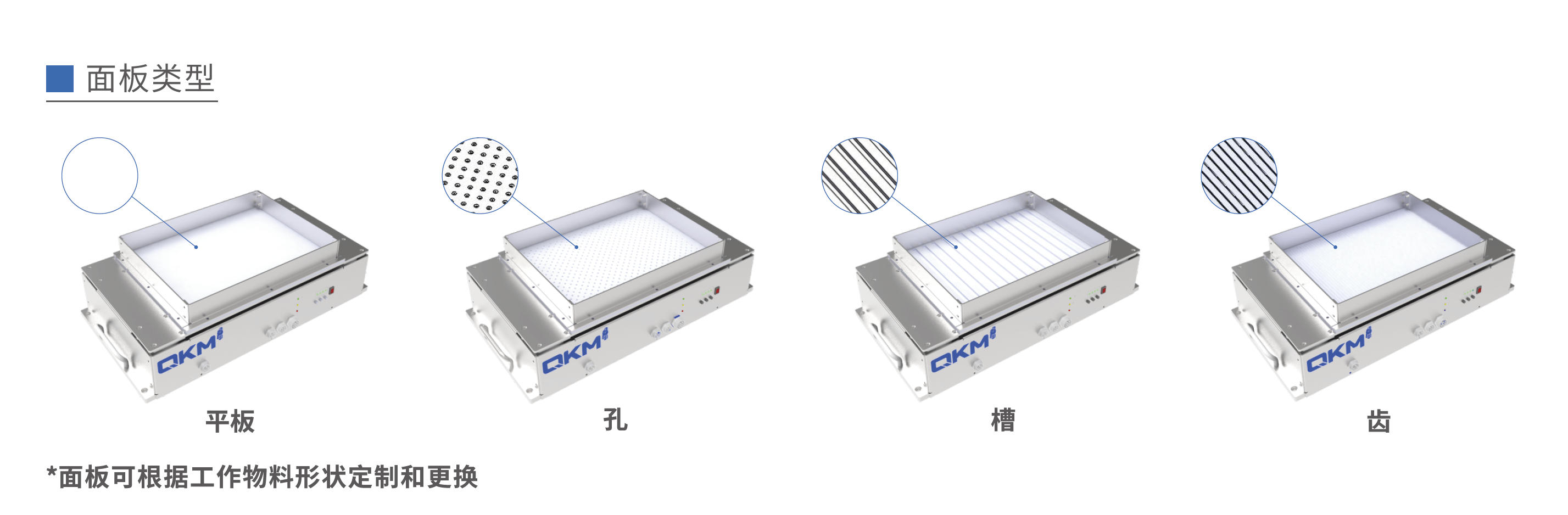

⾯板结构可定制设计
平板/孔/槽/⻮/定制
电⽓参数
直流输⼊24V-16.5 A
电⽓参数-储料仓
AC 15V~20 V (3 芯航插输出)
背光源颜⾊
标配⽩,选配红/蓝/绿
调试软件通讯⽅式
标准 485 串⼝(Modbus-RTU协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
视觉定位系统
Qvision
柔性振散盘 QFF-2620



规格型号
QFF-2620
盘⻓度 A
260 mm
盘宽度 B
200 mm
盘深度 C
25 mm
总长度 L
445 mm
总宽度 W
225 mm
总高度 H
150 mm
功率
120 W
可振动负载
1.5 kg
振幅
±5 mm
重量
6 kg
⾯板结构可定制设计
平板/孔/槽/⻮/定制
电⽓参数
直流输⼊24V-16.5 A
电⽓参数-储料仓
AC 15V~20 V (3 芯航插输出)
背光源颜⾊
标配⽩,选配红/蓝/绿
调试软件通讯⽅式
标准 485 串⼝(Modbus-RTU协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
视觉定位系统
Qvision
柔性振散盘 QFF-3224



规格型号
QFF-3224
盘⻓度 A
320 mm
盘宽度 B
240 mm
盘深度 C
30 mm
总长度 L
505 mm
总宽度 W
265 mm
总高度 H
150 mm
功率
120 W
可振动负载
1.5 kg
振幅
±5 mm
重量
8 kg
⾯板结构可定制设计
平板/孔/槽/⻮/定制
电⽓参数
直流输⼊24V-16.5 A
电⽓参数-储料仓
AC 15V~20 V (3 芯航插输出)
背光源颜⾊
标配⽩,选配红/蓝/绿
调试软件通讯⽅式
标准 485 串⼝(Modbus-RTU协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
视觉定位系统
Qvision
柔性振散盘 QFF-3929



规格型号
QFF-3929
盘⻓度 A
390 mm
盘宽度 B
290 mm
盘深度 C
35 mm
总长度 L
575 mm
总宽度 W
315 mm
总高度 H
150 mm
功率
120 W
可振动负载
1.5 kg
振幅
±5 mm
重量
10 kg
⾯板结构可定制设计
平板/孔/槽/⻮/定制
电⽓参数
直流输⼊24V-16.5 A
电⽓参数-储料仓
AC 15V~20 V (3 芯航插输出)
背光源颜⾊
标配⽩,选配红/蓝/绿
调试软件通讯⽅式
标准 485 串⼝(Modbus-RTU协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
视觉定位系统
Qvision
柔性振散盘 QFF-4735



规格型号
QFF-4735
盘⻓度 A
470 mm
盘宽度 B
350 mm
盘深度 C
40 mm
总长度 L
655 mm
总宽度 W
375 mm
总高度 H
150 mm
功率
120 W
可振动负载
1.5 kg
振幅
±5 mm
重量
12 kg
⾯板结构可定制设计
平板/孔/槽/⻮/定制
电⽓参数
直流输⼊24V-16.5 A
电⽓参数-储料仓
AC 15V~20 V (3 芯航插输出)
背光源颜⾊
标配⽩,选配红/蓝/绿
调试软件通讯⽅式
标准 485 串⼝(Modbus-RTU协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
视觉定位系统
Qvision

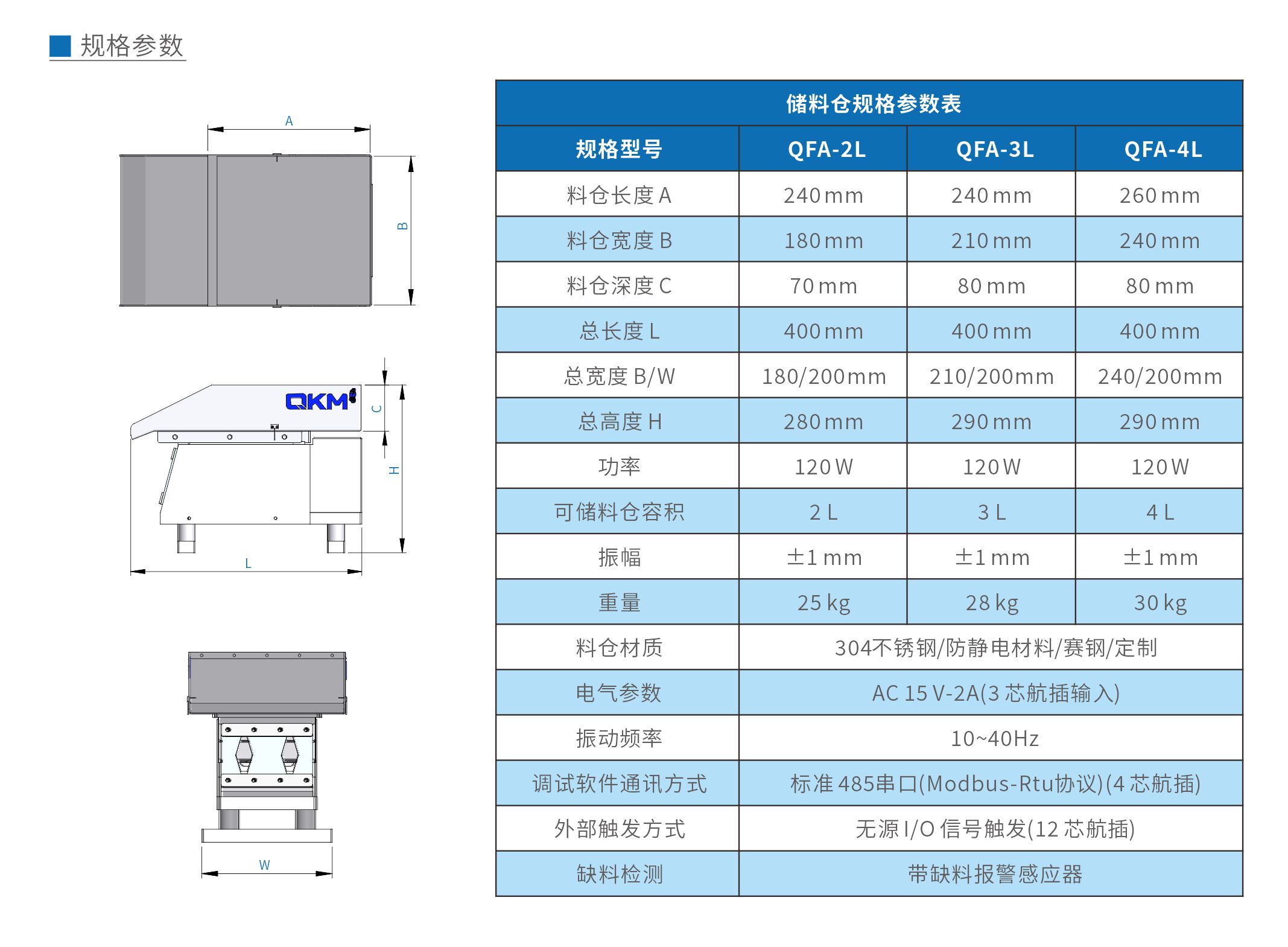

储料仓-QFA-2L



规格型号
QFA-2L
料仓⻓度 A
240 mm
料仓宽度 B
180 mm
料仓深度 C
70 mm
总⻓度 L
400 mm
总宽度 B/W
180/200 mm
总⾼度 H
280 mm
功率
120 W
可储料仓容积
2 L
振幅
±1 mm
重量
25 kg
料仓材质
304 不锈钢/防静电材料/赛钢/定制
电⽓参数
AC 15V-2 A(3 芯航插输入)
振动频率
10~40 Hz
调试软件通讯⽅式
标准 485串⼝(Modbus-Rtu协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
缺料检测
带缺料报警感应器
储料仓-QFA-3L



规格型号
QFA-3L
料仓⻓度 A
240 mm
料仓宽度 B
210 mm
料仓深度 C
80 mm
总⻓度 L
400 mm
总宽度 B/W
210/200 mm
总⾼度 H
290 mm
功率
120 W
可储料仓容积
3 L
振幅
±1 mm
重量
28 kg
料仓材质
304 不锈钢/防静电材料/赛钢/定制
电⽓参数
AC 15V-2 A(3 芯航插输入)
振动频率
10~40 Hz
调试软件通讯⽅式
标准 485串⼝(Modbus-Rtu协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
缺料检测
带缺料报警感应器
储料仓-QFA-4L



规格型号
QFA-4L
料仓⻓度 A
260 mm
料仓宽度 B
240 mm
料仓深度 C
80 mm
总⻓度 L
400 mm
总宽度 B/W
240/200 mm
总⾼度 H
290 mm
功率
120 W
可储料仓容积
4 L
振幅
±1 mm
重量
30 kg
料仓材质
304 不锈钢/防静电材料/赛钢/定制
电⽓参数
AC 15V-2 A(3 芯航插输入)
振动频率
10~40 Hz
调试软件通讯⽅式
标准 485串⼝(Modbus-Rtu协议)(4 芯航插)
外部触发⽅式
⽆源 I/O ⟓⺘ 触发(12 芯航插)
缺料检测
带缺料报警感应器
